Как ориентировать деталь под нагрузку: слои, слабые места и контрольный образец

Опишите назначение одной фразой: что удерживает деталь, за что её берут и куда она может прогнуться. На бумаге отметьте места контакта и направление усилия. В тонкой стенке, около отверстия и у перехода к основанию поведение может различаться. Слово «нагрузка» само по себе ничего не говорит: растяжение, изгиб и сжатие действуют на конструкцию по-разному.

Редакционный пример — небольшой съёмный разделитель, который иногда вытаскивают из лотка. Можно создать основу органайзера в генераторе коробок и отдельно спроектировать разделитель под его размеры. Не используйте опыт как разрешение подвешивать на печатной скобе груз. Для ручной проверки выбирайте образец, отказ которого не причинит вреда, без острых концов и тяжёлых предметов.

Анизотропия означает, что свойства зависят от направления. В объяснении Formlabs для FDM рассматриваются различия связи внутри слоя и между слоями. Поэтому одинаковая геометрия, напечатанная в разных положениях, может разрушаться по-разному. Это не позволяет назначить один коэффициент прочности всем пластикам и принтерам. Мы не переносим численные результаты чужих образцов на вашу деталь.

Мысленно отделите один слой от следующего. Может ли реальное усилие раскрывать эту границу в узком месте? При изгибе растягивается одна сторона детали, даже если сила приложена не строго вдоль оси принтера. Если трудно разобраться, начните с простого прямого фрагмента вместо сложной скобы. Не считайте, что положение «плашмя» автоматически оптимально: важны форма и конкретный путь усилия.

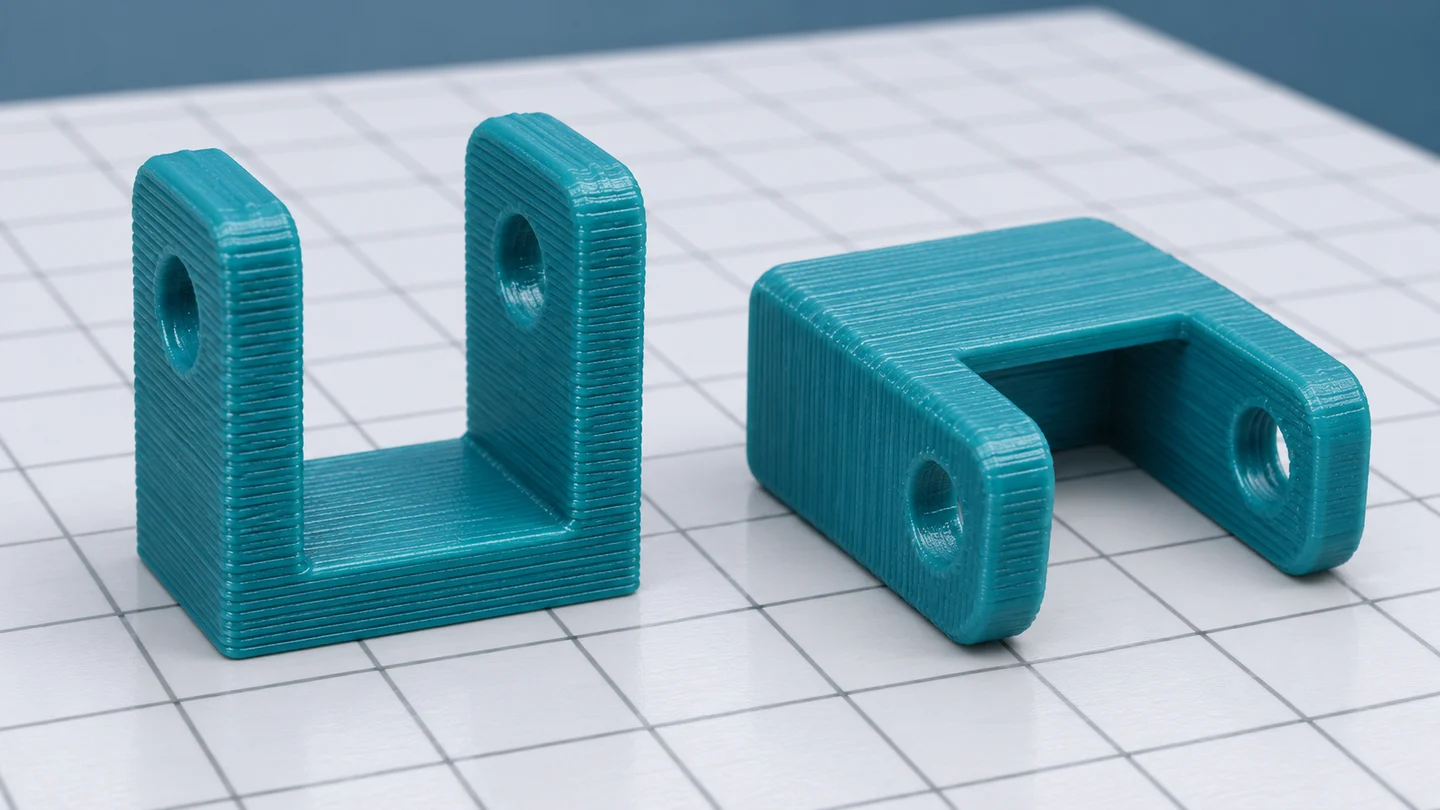

Сохраните проект А, затем сделайте копию Б и поверните только модель. Оставьте одну катушку, профиль, высоту слоя, настройки оболочки и заполнения. Нарежьте обе версии. Проследите слабый переход послойно: остаются ли непрерывные контуры, есть ли нависающая поверхность, не исчезли ли тонкие элементы? Сравнивайте траектории, а не только два красивых вида модели.

После поворота могут понадобиться другие поддержки. Запишите это как сопутствующее изменение, а не скрывайте его: контактная поверхность после снятия поддержек тоже влияет на пригодность детали. Проверьте площадь первого слоя, габариты задания и свободное место. Выигрыш в одном направлении не оправдывает неустойчивую печать высокой узкой модели или дефект в критической зоне.

Сначала напечатайте небольшие неответственные образцы и дождитесь полного охлаждения. До сравнения проверьте дефекты: трещина из-за нестабильной подачи не доказывает ошибку ориентации. Если один вариант имеет пропуски экструзии, сначала устраните причину и повторите его. Запишите сторону, лежавшую на столе, иначе позже легко перепутать два одинаковых предмета.

Сравните посадку и лёгкое штатное перемещение одинаковым способом. Не гните образцы до разрушения и не подвешивайте грузы ради домашнего определения предела. Для разделителя полезнее проверить, свободно ли он вставляется, не заедает ли после снятия поддержек и не появляются ли видимые трещины при обычной примерке. При повреждении прекратите использование. Это качественная проверка, не измерение разрушающей нагрузки.

Ожидаемый результат — осознанно выбранная ориентация без потери нужной геометрии и с пригодными поверхностями сопряжения. Сохраните фотографии положения, проект слайсера и замеченные отличия. Если обе версии неудобны, вернитесь к конструкции: плавный переход или другой способ сборки иногда полезнее, чем повышение заполнения. Такие изменения проверяйте отдельным следующим опытом.

Если слой расходится уже при лёгкой примерке, рассматривайте и качество сцепления, и ориентацию. Если изделие постепенно прогибается без трещин, это другая задача — длительная деформация материала. Не заявляйте допустимый вес по ощущению в руке. Для реальной нагруженной конструкции необходимы требования к среде, сроку службы и проверке всего узла, а не только одного удачного пробника.
