Дырки на верхней поверхности: как проверить толщину крыши и заполнение

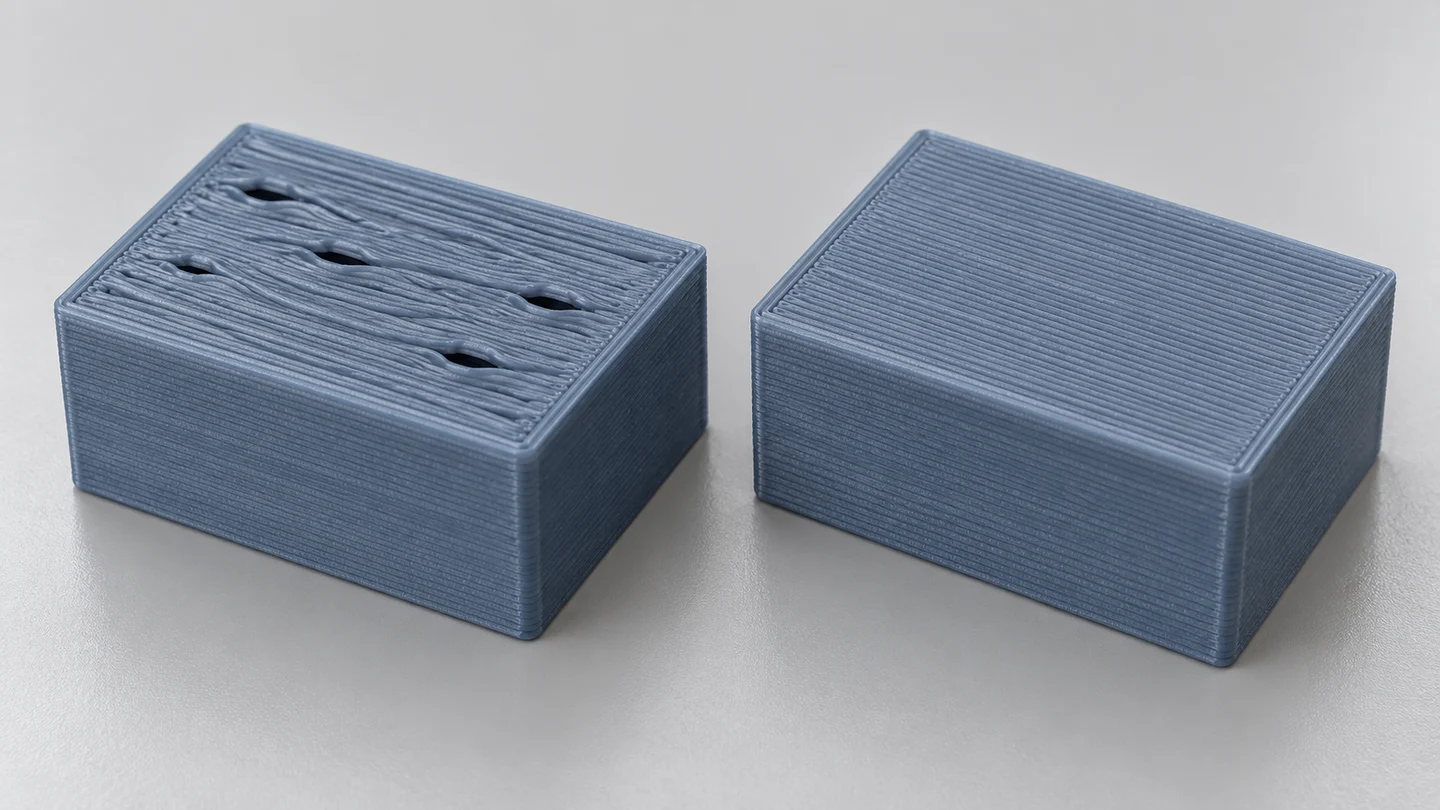

Боковые стенки аккуратные, а сверху видны отверстия, впадины или рисунок внутренних ячеек? Сначала проверьте, на что ложится верхняя оболочка и какой толщины она получается. Этот урок посвящён плоской крыше над заполнением, а не открытой коробке без крышки. Изображения созданы с ИИ как учебные примеры; реальные печатные испытания не заявляются.
· 7 минут
1. Убедитесь, что сверху должна быть сплошная поверхность
В исходной модели должна существовать крыша: открытая коробка не закроется от увеличения числа верхних слоёв. Посмотрите на STL в режиме модели, затем на послойную траекторию. Если в геометрии сверху окно, вырез или отдельная тонкая деталь, сначала выясните замысел. Проверьте, не включён ли режим, который намеренно исключает верхнюю оболочку.
В предпросмотре найдите последний слой внутреннего заполнения и первый сплошной слой над ним. Заполнение — внутренняя структура, а не обязательно видимая поверхность. В руководстве Prusa его основная задача описана как поддержка верхних слоёв, которые иначе перекрывали бы пустоту. Поэтому красивый внешний рисунок заполнения ещё не означает, что выбранная крыша имеет достаточную опору.
2. Сравнивайте толщину крыши, а не только количество слоёв
Документация PrusaSlicer связывает число сплошных слоёв с высотой слоя и итоговой толщиной верхней оболочки. При меньшей высоте для той же толщины требуется больше слоёв. Первые дорожки крыши фактически перекрывают промежутки между ячейками и могут провисать; следующие постепенно формируют сплошной верх. Это не означает, что любое количество обязательно устранит любой дефект.
Простой арифметический пример, не профиль печати: четыре равных слоя по 0,20 мм дают 0,80 мм, а четыре по 0,10 мм — только 0,40 мм. При переменной высоте проверьте фактическую оболочку в слайсере и настройку минимальной толщины. Важно не перепутать верх модели с её отдельными локальными площадками: у ступенчатой детали таких участков несколько.
3. Найдите опоры под первым сплошным слоем
Перемещайте ползунок предпросмотра по одному слою. Есть ли опоры под длинными дорожками крыши? Совпадают ли впадины отпечатка с большими промежутками заполнения? Если да, исследуйте оболочку и внутреннюю структуру. Если прерываются также наружные стенки или дорожки на хорошо поддержанных участках, сначала вернитесь к диагностике подачи.

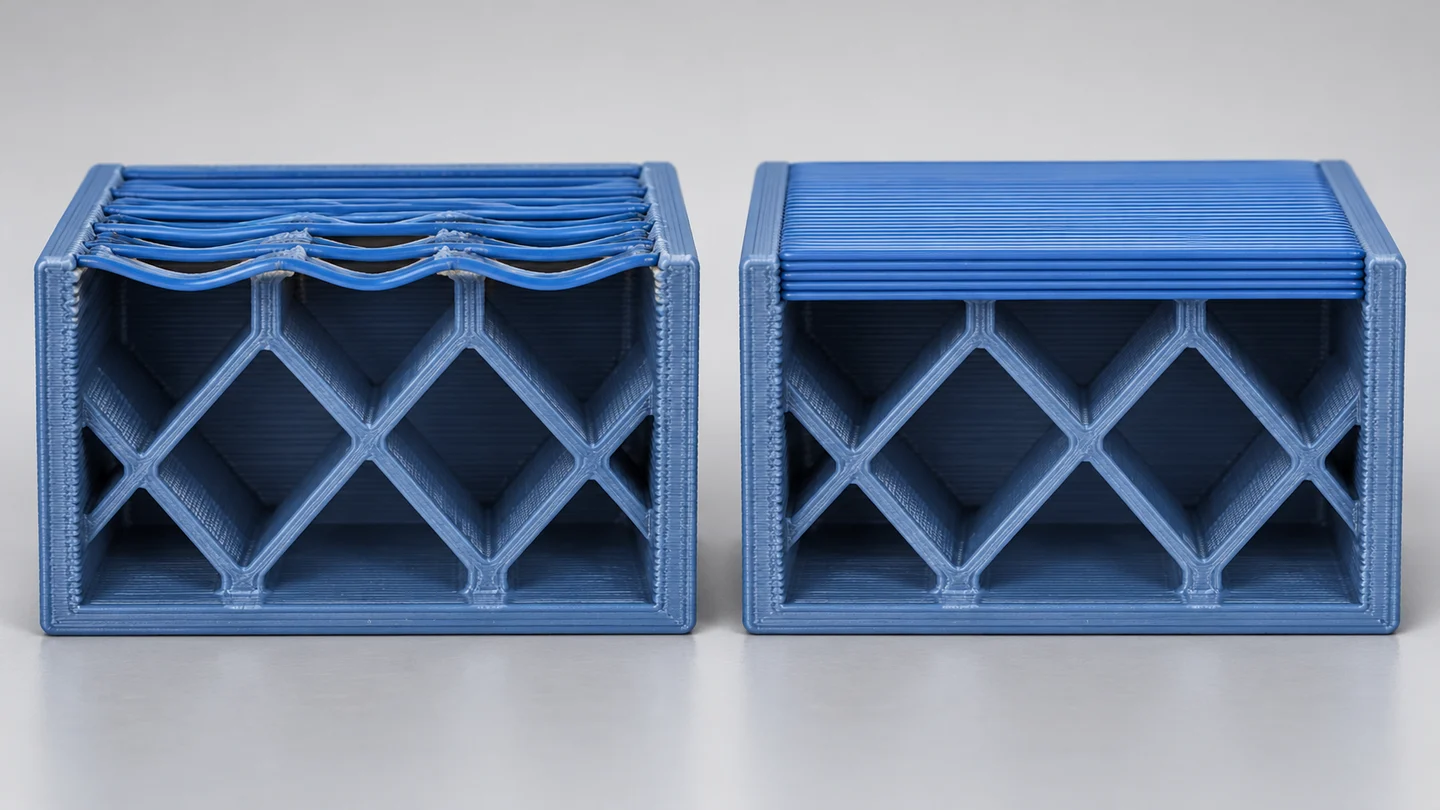

На учебном разрезе слева крыша слишком тонкая для показанного пролёта, справа над такой же внутренней структурой несколько сплошных слоёв. Это объяснение механизма, не рецепт для всех принтеров. Увеличение общей плотности до сплошного заполнения не должно быть первым универсальным ответом: изменятся расход, время и условия охлаждения. Проверьте, можно ли решить конкретный участок толщиной оболочки либо локальной настройкой в своём слайсере.
4. Сделайте пару с одной изменённой настройкой
Для примера используйте закрывающуюся коробку из генератора 3DPR и выберите деталь крышки с нужной плоской областью. Экспортируйте STL и проверьте фактическую ориентацию: сторона, лежащая на столе, не является верхней поверхностью печати. Не переворачивайте деталь только ради этого урока, если она получает неподдержанные элементы или неудобную посадку.
Сохраните исходный проект, катушку, профиль, высоту слоя и заполнение. В копии измените только число верхних сплошных слоёв либо их минимальную толщину в рамках документации программы. Снова просмотрите переход над заполнением. Напечатайте небольшую пару, если выбранная геометрия допускает экономичный пробник без изменения пролётов. Для отдельной проверки плотности сначала верните прежнюю толщину крыши: два одновременных изменения не покажут, что помогло.
5. Разглаживание оставьте для уже исправной поверхности
Ironing — дополнительный проход для разглаживания плоского верха. Prusa описывает его как обработку с небольшой дополнительной подачей; результат чувствителен к настройке потока и требует времени. Поэтому в этом протоколе сначала добиваемся непрерывной нормальной крыши, а затем отдельно оцениваем косметическую обработку. Не пытайтесь ею скрыть крупные отверстия неизвестного происхождения.
После охлаждения сравните одинаковые площадки при косом свете. Ожидаемый результат: нет открытых ячеек, верхние линии непрерывны, прежние глубокие провалы уменьшились, стенки и посадка не ухудшились. Гладкость не подтверждает герметичность или прочность крышки. Повторите удачный вариант; если дефект сохраняется, сохраните предпросмотр перехода и переходите к следующей одиночной проверке.
