Винт и карман под гайку: как проверить посадку до печати корпуса

Проходное отверстие даёт стержню винта пройти через деталь. Резьба находится в гайке, а карман удерживает её от проворачивания и задаёт положение. Не нужно одновременно заставлять винт нарезать резьбу в пластике и попадать в гайку, если конструкция рассчитана на свободный проход. Это мешает понять, что именно сопротивляется сборке.

Редакционный порядок: нарисуйте сечение узла с головкой, соединяемыми стенками, гайкой и свободным концом винта. Укажите, с какой стороны доступен инструмент. Проверьте, можно ли извлечь гайку после сборки. Если гайка доступна только до соединения корпуса, продумайте порядок операций заранее, иначе пригодная по размеру деталь всё равно окажется несобираемой.

Обозначение M3 описывает резьбу, а не наружную форму гайки или требуемый размер кармана. Измерьте используемую гайку между противоположными гранями и по толщине; отдельно проверьте длину винта и форму его головки. Шестигранная и квадратная гайки требуют разных карманов. Чертёж изготовителя крепежа полезнее универсального размера из чужой модели.

В статье Prusa о закладных элементах показано, почему посадочный зазор приходится учитывать: тесный карман не принимает деталь, слишком свободный допускает нежелательное движение. Приведённые там числа относятся к определённому профилю MK3S, а не ко всем принтерам. Здесь выбираем размеры по своему маленькому образцу и не переносим тот пример как готовый допуск.

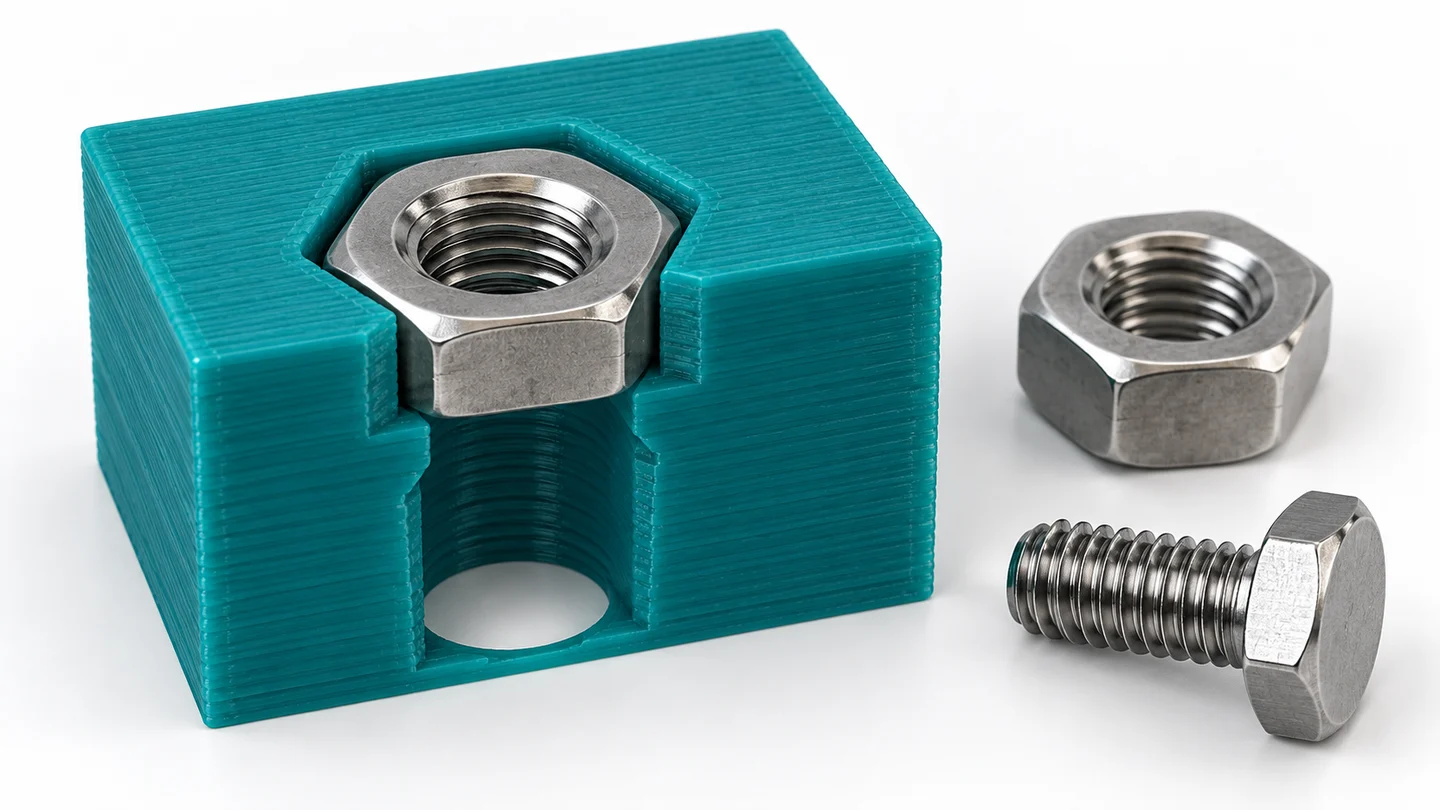

Создайте основу коробки в генераторе и сохраните исходный проект. Отверстия и карманы под выбранный крепёж добавьте в редакторе модели: генератор не рассчитывает их автоматически. Для первого опыта возьмите отдельный фрагмент стенки с открытым сверху карманом. Он позволяет увидеть, полностью ли гайка опустилась и совпали ли оси.

В слайсере проследите стенки вокруг кармана и материал под гайкой. Тонкая оболочка, которую раздвигает крепёж, не станет надёжной только от большего заполнения. Проверьте, не перекрывает ли поддержку вход в карман и не образуется ли нависание над проходным отверстием. Положение печати должно сохранять необходимые поверхности и позволять удалить поддержку до сборки.

Сначала осмотрите и очистите карман разрешённым для материала способом. Не забивайте гайку молотком и не используйте винт как пресс для неизвестной посадки. Поставьте гайку ровно, затем наживите подходящий винт рукой. Если он идёт под углом или упирается, разберите узел и проверьте соосность, длину и состояние резьбы отдельно.

При тугой посадке меняйте в следующем пробнике один геометрический параметр. При проворачивании выясните, слишком ли свободен карман или уже повреждены его грани. Добавление клея не позволяет понять исходную причину. Не пытайтесь удержать плохо спроектированный узел чрезмерной затяжкой: она может сжать стенку и вызвать трещину. Заданный момент применяют только при наличии требований к конкретной сборке.

Ожидаемый результат — гайка сидит ровно, винт проходит без закусывания, а доступ позволяет собрать и разобрать узел. После лёгкой штатной сборки нет трещин, заметного смятия и проворачивания. Сохраните размеры удачного пробника, ориентацию печати, материал и профиль. При смене катушки или технологии изготовления проверку может понадобиться повторить.

Этот опыт не определяет безопасную нагрузку и долговечность крепления. Для частой разборки можно отдельно сравнить термовставку, а для постоянного прижима учитывать ползучесть пластика. Не переносите бытовой результат на крепления над людьми, горячие узлы или другие ответственные применения. Если требуется удержание тяжёлой детали, нужны расчёт всей конструкции и подходящая проверка.
