Коробка на фатине: ажурная развёртка для 3D-печати и сборки
Такая коробочка печатается не как обычный толстый пластиковый контейнер. Сначала создаётся плоская развёртка: ажурные панели держатся на ткани, а гибкие участки позволяют сложить изделие. Затем соединяется боковой шов и закрываются клапаны. Важен не только красивый рисунок, но и размер всей развёртки на печатном столе.
· 6 минут

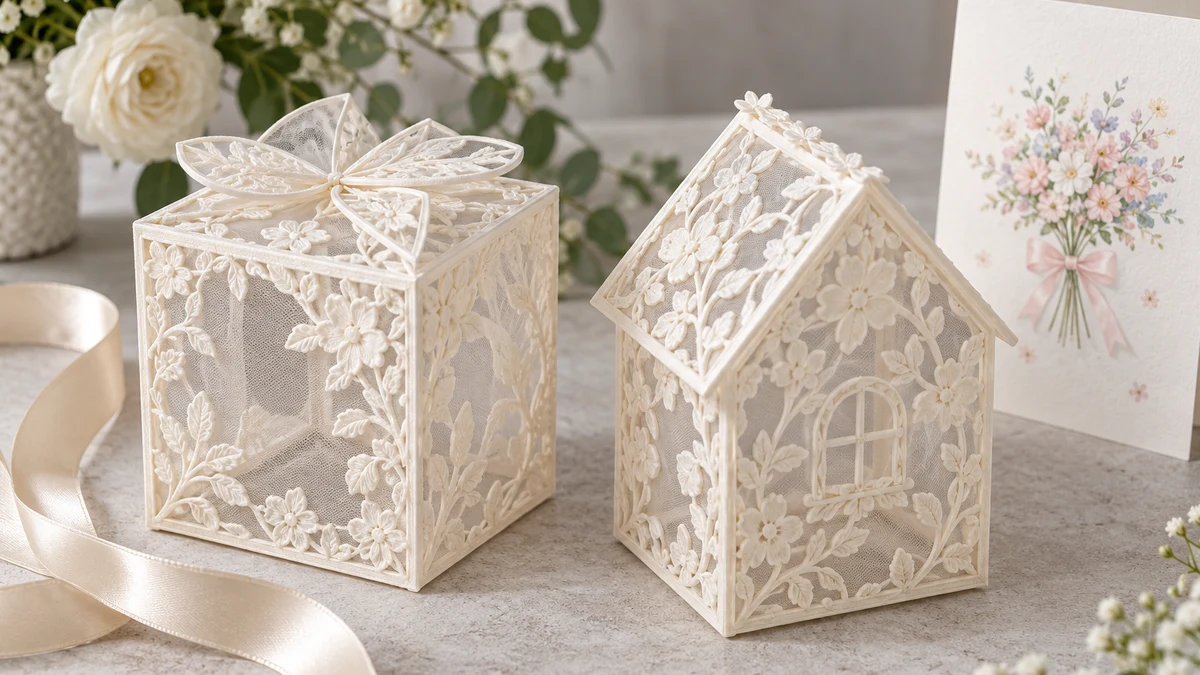

Где использовать ажурную упаковку
Небольшая прямая коробочка подойдёт для сувенира, украшения в отдельной упаковке или памятного подарка. Домик делает упаковку частью декора: его можно использовать для праздничного набора или небольшого подарка гостю. Для свадебной темы подходят спокойные цветочные мотивы; для сезонной — более выразительный орнамент.
Фатин закрывает открытые участки и соединяет печатные панели, но не делает коробку водонепроницаемой или ударопрочной. Тяжёлые предметы и острые углы требуют другой упаковки. Для сыпучего содержимого нужна отдельная закрытая ёмкость: ажурная конструкция сама его не удержит.
Прямая коробочка и домик: что важно в развёртке
Высота, ширина и глубина собранной коробки — только часть расчёта. На столе одновременно размещаются боковые панели, верхние и нижние клапаны и узкая полоса для склейки. Поэтому коробка, которая по отдельным размерам кажется небольшой, может иметь слишком длинную плоскую развёртку.
Клеевой шов располагается в углу. Дополнительная узкая полоса нужна для соединения края с соседней панелью; её внешний вид согласуется с толщиной линий коробки. Перед печатью проверьте, что сгибы остаются свободными и не перекрываются выбранным рисунком.
У домика добавляется геометрия крыши и фронтона. После сборки верхние участки должны опираться на предусмотренные панели, а не держаться только на случайных тонких линиях орнамента. Проверяйте и плоскую раскладку, и собранный 3D-вид: один не заменяет другой.
Кружево и собственный SVG без хрупких островков
Выберите рисунок из коллекции или загрузите собственный SVG. Для ажурной печати нужны связные контуры: цветы, волны и листья должны соединяться с рамкой или соседними элементами. Замкнутая линия, которая висит отдельно внутри большого отверстия, не становится надёжной деталью только из-за красивого силуэта.
Проверьте тонкие перемычки, углы и места обрезки рисунка у границ панели. Если увеличить коробку, рисунок не должен превращаться в вытянутую копию исходника. Оцените распределение мотива на всей стенке, а не только по центру. Особенно внимательно смотрите на узкие боковые панели и клапаны.
Свой SVG лучше подготовить без лишнего фона, невидимых элементов и чрезмерно мелких деталей. Сначала напечатайте небольшой участок рисунка на выбранной ткани. Так проще оценить прочность, сцепление и реальную толщину линий, чем сразу печатать полный комплект.
Как уложить развёртку на стол Bambu Lab A1
Выберите принтер в генераторе и смотрите на габариты плоской раскладки. Проверка нужна для всей развёртки, включая клапаны и клеевую полосу, а не для собранной коробки. Предел в редакторе не означает, что любая конфигурация профиля слайсера поместится без дополнительного запаса.
Если раскладка не проходит, уменьшите исходные размеры и снова оцените полезный объём. Не сжимайте только готовый STL в слайсере: вместе с коробкой станут тоньше линии кружева и меньше зазоры в сгибах. После изменения формы всегда заново проверяйте края клапанов и распределение орнамента.
Пробная печать и аккуратная сборка
Ткань вводится в процесс печати по вашему проверенному профилю и подходящему месту паузы. Не переносите чужую высоту паузы вслепую: она зависит от модели и слоя. На небольшом образце убедитесь, что фатин фиксируется, не собирается складками и не мешает дальнейшему движению сопла.
Снимайте готовую развёртку аккуратно, поддерживая ажурные зоны. Сложите коробку без клея, проверьте верх и низ, затем соедините боковой край. Клей и способ фиксации подбирайте на образце материала; не допускайте, чтобы клей затёк в рабочие сгибы.
Для первой коробочки разумно выбрать простой орнамент и небольшой размер. Когда ткань, перемычки и клапаны прошли проверку, можно переходить к свадебному кружеву, сезонным рисункам и собственной коллекции SVG.
